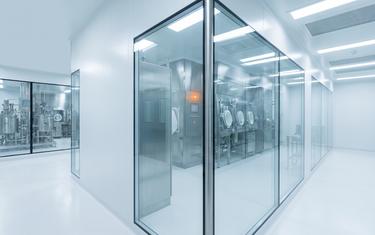

Ilustrasi industri yang dihasilkan AI. Tidak ada produk LAPP yang ditampilkan.
Kabel Ethernet untuk ruang bersih (cleanroom) dan zona higienis merupakan keputusan pemilihan material sebelum menjadi keputusan kecepatan data. Kelas ISO 14644-1 suatu ruangan mendeskripsikan kebersihan udaranya, bukan kabelnya, sehingga pelepasan partikel (shedding) dan penguapan (outgassing) harus dibuktikan melalui data uji kabel itu sendiri terhadap metode dan kriteria penerimaan yang diterapkan oleh proyek tersebut, serta segel konektor harus diperiksa terhadap siklus pencucian berulang atau clean-in-place, bukan sekadar peringkat debu dan percikan air secara umum. Pastikan protokol dan peringkat Cat sudah tepat terlebih dahulu, kemudian verifikasi material berdasarkan buktinya masing-masing.
Sisi protokol dibahas dalam panduan pemilihan kabel PROFINET kami dan sisi performa dibahas dalam panduan kabel patch Cat.5e hingga Cat.6A, sementara kasus fasilitas semikonduktor dibahas dalam Konektivitas Fasilitas Semikonduktor. Artikel ini memperluas cakupan pembahasan tersebut melampaui fasilitas fabrikasi, masuk ke zona farmasi, bioteknologi, dan perangkat medis di mana pertanyaan serupa muncul dengan aspek kimia yang berbeda.
Apa yang membuat kabel data kompatibel dengan ruang bersih selain kecepatan datanya?
Kabel yang memenuhi peringkat Cat dan menjalankan protokol yang benar telah menjawab pertanyaan kelistrikan, namun belum menjawab pertanyaan lingkungan. Di dalam ruang terkontrol, kabel menjadi kontributor potensial lain bagi partikel di udara dan emisi kimia di ruangan tersebut, dan ruangan itu diklasifikasikan berdasarkan konsentrasi partikel di udara.
Ada dua properti yang penting di sini yang tidak pernah ditanyakan pada panel biasa. Pertama adalah pelepasan partikel (particle shedding): seluruh konstruksi, selubung (jacket), pengisi, dan elemen tekstil apa pun dapat melepaskan partikel selama pelenturan saat pemasangan, yang bukan menjadi masalah di dalam lemari kontrol tetapi sangat relevan di tempat di mana jumlah partikel udara menjadi poin yang diaudit. Kedua adalah penguapan (outgassing), di mana suatu senyawa melepaskan zat volatil seiring berjalannya waktu, yang penting dalam ruangan yang dibangun berdasarkan batasan konsentrasi kimia.
Keduanya tidak dapat disimpulkan dari peringkat data atau dari fakta bahwa jaringan berfungsi secara kelistrikan. Keduanya merupakan pemeriksaan terpisah, yang dibuktikan dengan data uji kabel itu sendiri terhadap metode yang berlaku dan kriteria penerimaan proyek. Sebuah kabel bisa saja sepenuhnya memenuhi standar Cat namun tetap menjadi material yang salah untuk ruangan tersebut.
Di sinilah kabel Ethernet industri ETHERLINE® dan kabel data UNITRONIC® hadir, dengan satu peringatan yang perlu dinyatakan dengan jelas. UNITRONIC® adalah keluarga kabel sinyal dan data, bukan label umum untuk Ethernet, jadi variannya penting. Apakah suku cadang ETHERLINE® atau UNITRONIC® tertentu cocok untuk tugas penguapan rendah atau area dekat ruang bersih bergantung pada lembar data dan laporan pengujian suku cadang tersebut, bukan pada nama keluarganya.
Ambil contoh retrofit sebagai ilustrasi. Jalur bioteknologi menambahkan konektivitas ke ruang yang telah lulus audit terakhir sebelum kabel tersebut ada. Desain jaringan mungkin benar secara kelistrikan namun tetap menggunakan senyawa selubung yang melepaskan partikel saat ditarik, yang merupakan jenis pemilihan material yang harus ditangkap oleh proses kualifikasi ulang. Memeriksa bukti pelepasan partikel dan penguapan sebelum pemesanan lebih murah daripada menemukannya saat audit ulang, meskipun seberapa besar penghematannya bergantung sepenuhnya pada biaya kualifikasi ulang bagi lokasi tersebut.
Bagaimana kelas ISO 14644 ruangan berkaitan dengan pemilihan kabel dan konektor?
ISO 14644-1 mengklasifikasikan ruang bersih atau zona bersih berdasarkan konsentrasi partikel di udara. Itulah fungsi kelas tersebut. Klasifikasi ini mendeskripsikan udara, pada ukuran dan jumlah partikel tertentu, dan tidak ada bagian di dalamnya yang mensertifikasi kabel atau menetapkan batas penguapan kabel.
Jadi hubungannya bersifat satu arah dan longgar. Kelas ruangan memberi tahu insinyur seberapa bersih udara harus tetap terjaga, yang meningkatkan standar bagi apa yang dapat diterima di dalamnya, namun kabel tidak mewarisi kelas ruangan. Lulus uji partikel saja tidak serta merta menetapkan perilaku penguapan, kesesuaian biologis, ketahanan kimia, atau ketahanan terhadap pencucian. Itu adalah pertanyaan terpisah dengan bukti terpisah.
Sisa dari seri ini adalah tempat peralatan benar-benar dinilai. ISO 14644-14 mencakup penilaian kesesuaian penggunaan peralatan berdasarkan konsentrasi partikel di udara, dan ISO 14644-15 mencakup penilaian peralatan dan material berdasarkan konsentrasi kimia di udara. Keduanya patut disebutkan secara tepat, karena masing-masing menyatakan apa yang tidak dicakupnya: Bagian 14 mengecualikan kemampuan pembersihan, pemilihan material, dan kontaminasi biologis, dan Bagian 15 mengecualikan kompatibilitas agen pembersih dan kemampuan pembersihan.
Tabel di bawah ini memisahkan referensi yang sering dikutip bersamaan seolah-olah mereka menjawab satu pertanyaan.
| Referensi atau bukti | Apa yang dibahas | Apa yang tidak ditetapkan |
|---|---|---|
| ISO 14644-1 | Mengklasifikasikan kebersihan udara di ruangan atau zona berdasarkan konsentrasi partikel udara | Kualifikasi apa pun atas kabel, konektor, atau gland |
| ISO 14644-14 | Menilai apakah peralatan sesuai untuk digunakan, berdasarkan konsentrasi partikel udara | Kemampuan pembersihan, pemilihan material, atau kontaminasi biologis, yang dikecualikan |
| ISO 14644-15 | Menilai peralatan dan material berdasarkan konsentrasi kimia udara | Kompatibilitas agen pembersih atau kemampuan pembersihan, yang dikecualikan |
| Data uji kabel itu sendiri | Perilaku pelepasan partikel dan penguapan konstruksi tersebut, di bawah metode yang digunakan | Kelas ruangan tempat kabel dipasang |
| Peringkat IP pada konektor | Ketahanan masuknya air di bawah pengujian yang ditetapkan peringkat tersebut | Ketahanan kimia terhadap agen pembersih, atau kemampuan pembersihan permukaan |
Jika dibaca bersamaan, standar ruangan dan bukti produk berada di lapisan terpisah. Memperlakukan kelas ruangan sebagai stempel pada kabel adalah kesalahan spesifik yang ingin dicegah oleh bagian ini, dan hal yang sama berlaku sebaliknya: kabel dengan data uji yang baik tidak membuat ruangan menjadi patuh.
Di luar cakupan keputusan pemasangan kabel, dan patut disebutkan agar batasannya jelas: desain pemanasan, ventilasi, dan filtrasi ruang bersih, protokol personel dan pakaian, serta klasifikasi dan sertifikasi formal ruangan itu sendiri. Hal-hal tersebut menjadi tanggung jawab insinyur fasilitas dan badan sertifikasi, bukan jadwal kabel.
Apa yang sebenarnya harus ditahan oleh konektor data dengan peringkat pencucian (washdown)?
Di tempat zona higienis dibersihkan, konektor pada antarmuka peralatan menghadapi ujian yang berbeda dari kabel di baki. Rutinitas clean-in-place dan clean-out-of-place menerapkan air bertekanan tinggi dan, pada banyak jalur farmasi, makanan, dan minuman, menggunakan agen kaustik atau asam dalam siklus yang berulang.
Konektor yang dinilai untuk debu dan percikan air umum dapat tertutup rapat di meja kerja yang kering namun tetap gagal setelah siklus basah yang berulang, karena menjaga segel sekali tidak sama dengan menjaganya melalui pembersihan berulang dengan kimia agresif. Itulah sebabnya konektor data dengan peringkat pencucian ditentukan secara terpisah pada antarmuka peralatan alih-alih diasumsikan dari peringkat lingkungan umum.
Satu perbedaan yang harus jujur: peringkat IP untuk masuknya air menjelaskan ketahanan terhadap air di bawah tes yang ditentukan. Ini bukan sertifikat ketahanan kimia dan tidak mengatakan apa pun tentang kemampuan pembersihan permukaan. Konektor bisa memiliki angka IP tinggi dan masih perlu dikonfirmasi kesesuaian kimia dan pembersihannya untuk agen yang sebenarnya digunakan oleh jalur tersebut, yang kembali ke lembar data dan, jika jawabannya tidak dipublikasikan, ke konfirmasi tertulis untuk bahan kimia tersebut.
Pada pintu masuk kabel, gland SKINTOP® melakukan penyegelan di mana kabel masuk ke dalam enklosur, dan panduan kami untuk memilihnya bagi enklosur berperingkat IP membahas antarmuka itu secara mendetail. Menjaga peran tetap terpisah membuat spesifikasi menjadi jelas: gland menyegel pintu masuk, konektor dengan peringkat pencucian menyegel antarmuka peralatan, dan jalur ETHERLINE® atau UNITRONIC® berada di antaranya, masing-masing diverifikasi berdasarkan buktinya sendiri alih-alih ditutupi oleh satu klaim menyeluruh.
Hubungi Insinyur Kami
Jika jalur farmasi, bioteknologi, perangkat medis, atau makanan dan minuman menarik Ethernet industri ke dalam ruang bersih atau zona higienis, pertanyaan mengenai material dan penyegelan patut diselesaikan sebelum kabel dipesan, bukan saat audit ulang.
Detail yang membuat percakapan tersebut berguna adalah klasifikasi ruangan dan kriteria yang diterapkan proyek pada peralatan yang dibawa ke dalamnya, rezim pembersihan pada antarmuka peralatan dengan agen, konsentrasi, dan siklusnya, protokol dan peringkat Cat yang sudah ditetapkan, perutean dan pelenturan yang akan dialami kabel selama pemasangan dan penggunaan, serta apakah ruang tersebut merupakan bangunan baru atau jalur yang sudah memenuhi syarat yang sedang di-retrofit.
Bicaralah dengan spesialis konektivitas kami melalui halaman pertanyaan LAPP SEA. LAPP merekayasa dan memproduksi kabel dan konektor, sehingga jalur, antarmuka peralatan, dan pintu masuk kabel dapat dikerjakan bersama alih-alih dalam tiga penawaran terpisah. Untuk konteks aplikasi di sisi higienis, halaman industri makanan dan minuman membahas tugas pembersihan di balik keputusan konektor dan penyegelan.
