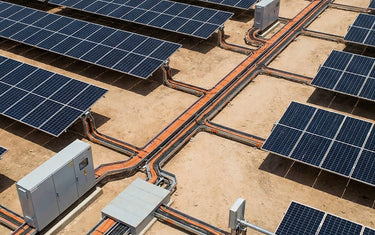

Ladang surya memerlukan beberapa jenis kabel yang bekerja bersama: kabel surya DC 1500V untuk koneksi string-ke-combiner (di mana konektor EPIC® SOLAR memberikan kompatibilitas penuh di kedua ujungnya), kabel daya AC untuk hubungan inverter-ke-jaringan, kabel kontrol untuk sistem pelacak, dan kabel komunikasi untuk pemantauan. Semua kabel harus tahan UV, diberi peringkat untuk tegangan sistem, dan disertifikasi sesuai IEC 62930 atau EN 50618 untuk masa pakai 25 tahun lebih. LAPP menyediakan setiap jenis kabel dalam rantai ini—ditambah konektor, kelenjar (gland), dan pelabelan—dari satu produsen tunggal.
Proyek energi terbarukan di ASEAN berkembang pesat, namun spesifikasi kabel tetap menjadi salah satu tahap paling rawan kesalahan dalam rekayasa proyek. Instalasi surya dan angin masing-masing menuntut kabel dengan peringkat tegangan, sifat mekanis, dan ketahanan lingkungan yang berbeda—dan kesalahan apa pun dalam hal ini berarti kegagalan dini pada sistem yang dirancang untuk beroperasi selama beberapa dekade. Panduan ini memandu Anda melalui jenis kabel yang diperlukan untuk instalasi PV surya dan angin, peringkat lingkungan yang paling penting di iklim tropis, dan bagaimana portofolio energi terbarukan LAPP mencakup setiap titik koneksi dari panel ke jaringan.
Kabel apa yang Anda butuhkan untuk instalasi PV surya?
Sistem PV surya skala utilitas memerlukan empat kategori kabel yang berbeda, masing-masing dengan persyaratan kinerja khusus:
Kabel string DC. Ini menghubungkan panel surya secara seri dan membawa daya DC dari string ke kotak combiner. Kabel ini harus diberi peringkat untuk tegangan sistem—1500V DC untuk instalasi skala utilitas modern. ÖLFLEX® SOLAR XLWP dari LAPP diberi peringkat 1500V DC (maks 1800V tanpa arde), beroperasi dari -40°C hingga +120°C, dan disertifikasi untuk IEC 62930 dan EN 50618. Isolasi poliolefin yang di-cross-link dengan berkas elektron tahan terhadap lebih dari 1.000 jam pengujian UV busur Xenon dan membawa sertifikasi TÜV untuk masa pakai 25 tahun. Tersedia dalam ukuran konduktor 4, 6, 10, dan 16 mm² dengan konduktor tembaga kaleng Kelas 5.
Untuk instalasi yang memerlukan penanaman di bawah tanah—umum di ASEAN di mana suhu permukaan melebihi 60°C—varian ÖLFLEX® SOLAR H1 BUR menambahkan ketahanan air AD8 untuk perendaman permanen dan tersedia dalam ukuran mulai dari 2,5 hingga 35 mm².
Kabel daya AC. Kabel ini membentang dari output inverter ke titik koneksi jaringan. Kabel daya ÖLFLEX® standar dengan peringkat 0,6/1 kV menangani bagian ini, dengan ukuran konduktor yang disesuaikan dengan arus output inverter.
Kabel kontrol. Sistem pelacak, pemantauan kotak combiner, dan komunikasi inverter memerlukan kabel kontrol multi-inti. Kabel kontrol ÖLFLEX® memberikan fleksibilitas dan penyaringan yang diperlukan untuk transmisi sinyal yang andal di lingkungan surya dengan gangguan elektrik tinggi.
Kabel komunikasi. Sistem SCADA dan pemantauan memerlukan konektivitas Ethernet di seluruh ladang surya. Kabel ETHERLINE® ROBUST dari LAPP diberi peringkat Cat.5e dengan selubung TPE tahan UV, beroperasi dari -50°C hingga +80°C—dirancang khusus untuk lingkungan industri luar ruangan.
Bagaimana persyaratan kabel turbin angin berbeda dari surya?
Kabel turbin angin menghadapi tuntutan mekanis yang tidak pernah ditemui oleh kabel surya. Loop kabel di dalam nacelle turbin harus menahan tegangan torsi terus-menerus saat nacelle melacak arah angin—berputar ±150° per meter melalui ribuan siklus selama masa pakai turbin.
ÖLFLEX® TORSION FRNC dari LAPP direkayasa khusus untuk drip loop turbin angin. Kabel ini memberikan 5.000 siklus torsi pada ±150°/m dalam kondisi normal dan 2.000 siklus pada -40°C—penting untuk instalasi lepas pantai dan ketinggian tinggi. Konduktor tembaga telanjang Kelas 6 yang ekstra halus memberikan fleksibilitas superior di bawah beban torsi, sementara selubung FRNC bebas halogen tahan terhadap paparan UV, ozon, dan minyak. Diberi peringkat 0,6/1 kV dengan sertifikasi UL AWM Style 21288, tersedia dalam 3 hingga 16 inti dari 1,0 hingga 10,0 mm².
Perbedaan utama antara persyaratan kabel surya dan angin:
Tegangan. Kabel DC surya memerlukan peringkat 1500V DC. Kabel tenaga angin biasanya beroperasi pada 0,6/1 kV untuk koneksi internal turbin, dengan tegangan yang lebih tinggi hanya pada jalur menara-ke-gardu induk.
Tegangan mekanis. Kabel surya sebagian besar bersifat statis setelah dipasang. Kabel angin harus menangani torsi, getaran, dan pelengkungan yang terus-menerus selama masa pakai turbin.
Suhu ekstrem. Keduanya harus menangani panas tropis, tetapi kabel turbin angin juga harus berkinerja dalam kondisi dingin hingga -40°C di ketinggian dan lepas pantai.
Kelas konduktor. Kabel surya menggunakan konduktor Kelas 5 (kawat halus) untuk fleksibilitas selama pemasangan. Kabel angin memerlukan konduktor Kelas 6 (ekstra halus) untuk menahan gerakan torsi terus-menerus tanpa kelelahan konduktor.
Portofolio energi terbarukan lengkap LAPP
LAPP menyediakan setiap komponen konektivitas untuk instalasi surya dan angin dari satu sumber. Tabel ini memetakan setiap persyaratan aplikasi ke produk LAPP yang sesuai:
| Aplikasi | Produk | Spesifikasi Utama |
|---|---|---|
| String DC surya (di atas tanah) | ÖLFLEX® SOLAR XLR-E | 1500V DC, IEC 62930, -40°C hingga +120°C |
| String DC surya (penanaman) | ÖLFLEX® SOLAR XLWP / H1 BUR | 1500V DC, perendaman AD8, 2,5–35 mm² |
| Drip loop turbin angin | ÖLFLEX® TORSION FRNC | 0,6/1 kV, torsi ±150°/m, peringkat -40°C |
| Daya AC (inverter ke jaringan) | Kabel daya ÖLFLEX® | 0,6/1 kV, disesuaikan dengan output inverter |
| Pemantauan Ethernet luar ruangan | ETHERLINE® ROBUST | Cat.5e/Cat.7, TPE tahan UV, -50°C hingga +80°C |
| Konektor DC surya | EPIC® SOLAR 4 Gen2 | 1500V DC, 50A, IP68, IEC 62852 |
| Entri kabel tahan UV | SKINTOP® SOLAR | IP68 pada 5 bar, tahan UV/ozon, UL 1703 |
| Identifikasi kabel | FLEXIMARK® | Tahan UV, sesuai DIN EN 60204-1 |
Setiap produk dalam tabel ini tersedia melalui JJ-LAPP eShop dengan stok di seluruh ASEAN—menghilangkan ketidakpastian waktu tunggu (lead time) yang timbul akibat pengadaan dari beberapa pemasok spesialis.
Peringkat lingkungan apa yang harus dimiliki kabel RE?
Instalasi energi terbarukan di ASEAN menghadapi kombinasi menuntut dari paparan UV tropis, kelembapan tinggi, semprotan garam (pesisir dan lepas pantai), dan siklus suhu ekstrem. Peringkat lingkungan minimum yang harus Anda tentukan:
Ketahanan UV. Semua kabel yang terpapar harus tahan terhadap paparan UV yang berkepanjangan tanpa degradasi isolasi. Carilah kabel yang diuji sesuai EN 50618 dengan pengujian busur Xenon melebihi 720 jam. Kabel ÖLFLEX® SOLAR diuji hingga 1.000+ jam paparan UV busur Xenon.
Rentang suhu. Tentukan kabel yang diberi peringkat setidaknya +90°C ambient untuk instalasi atap tropis di mana suhu permukaan secara teratur melebihi 60°C. Kabel ÖLFLEX® SOLAR diberi peringkat hingga suhu konduktor +120°C.
Ketahanan air. Untuk kabel yang dipasang di tanah dan ditanam, peringkat AD8 (perendaman permanen) memastikan keandalan jangka panjang dalam kondisi tergenang air. Varian XLWP dan H1 BUR memiliki peringkat ini.
Perlindungan IP pada entri kabel. Setiap kotak sambungan dan titik entri kotak combiner memerlukan kelenjar kabel tahan UV dengan peringkat IP68 atau lebih tinggi. Kelenjar SKINTOP® SOLAR mencapai IP68 pada 5 bar—jauh melebihi pengujian standar 1 meter/30 menit—dan membawa sertifikasi UL 1703 untuk instalasi fotovoltaik.
Konstruksi bebas halogen. Spesifikasi RE modern semakin menuntut kabel yang bebas halogen dan tahan api (LSZH/FRNC) demi keselamatan kebakaran. Semua kabel RE LAPP menggunakan senyawa bebas halogen.
